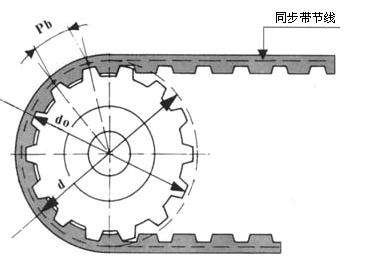

同步带轮选型图

本公司制造45#钢、铝合金,不锈钢同步带轮,为客户配套各种材质、型号均可生产。



                         齿型尺寸、公差及技术参数



                                    齿轮直边齿形尺寸和公差

节线代号

bw

hg

Ψ+1.5°

rb

rt

查  看

MXL

0.84±0.05

0.69

20

0.35

0.13

0.508

详细规格

XL

1.32±0.05

1.65

25

0.41

0.64

0.508

详细规格

L

3.05±0.10

2.67

20

1.19

1.17

0.762

详细规格

H

4.19±0.13

3.05

20

1.60

1.6

1.372

详细规格

XH

7.90±0.15

7.14

20

1.98

2.39

2.794

详细规格

XXH

12.17±0.18

10.31

20

3.96

3.18

3.048

详细规格



                             T型齿同步带轮齿型尺寸

齿距
代号

形状

形状

y
grad

rb

rt

2a

查看

S E
br

N
br

S E
hg

N
hg


偏差


偏差


偏差

mix

±.15°

max


偏差


T2.5

1.75

+0.05
0

1.83

+0.05
0

0.75

+0.05
0

1

25

0.2

0.3

+0.05
0

0.6

详细规格

T5

2.96

+0.05
0

3.32

+0.05
0

1.25

+0.05
0

1.95

25

0.4

0.6

+0.05
0

1

详细规格

T10

6.02

+0.1
0

6.57

+0.1
0

2.6

+0.1
0

3.4

25

0.6

0.8

+0.1
0

2

详细规格

T20

11.65

+0.15
0

12.6

+0.15
0

5.2

+0.13
0

6

25

0.8

1.2

+0.1
0

3

详细规格



                                 HTD同步带轮齿型尺寸

节距型号

节距

齿高

底圆半径

齿槽宽

齿顶圆半径

齿形角

查  看

3M

3

1.28

0.91

1.90

0.3

≈14°

详细规格

5M

5

2.16

1.56

3.25

0.48

≈14°

详细规格

8M

8

3.54

2.57

5.35

0.8

≈14°

详细规格

14M

14

6.20

4.65

9.80

1.4

≈14°

详细规格
